1. خلاصه

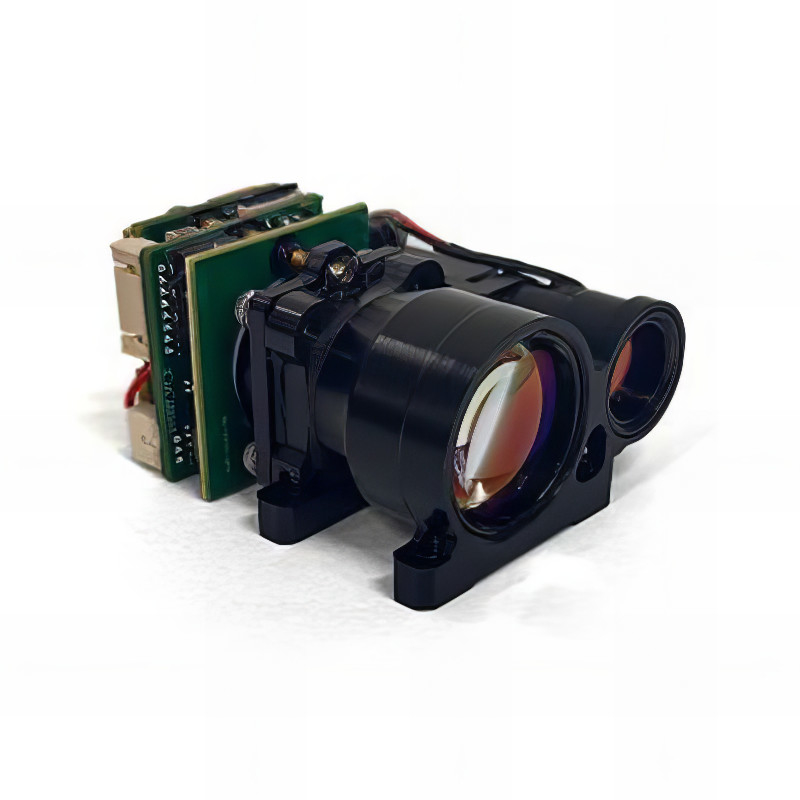

YZT-CJ-0510A Laser Rangefinder یک لیزر ریموندفایر ایمن برای چشم در سیستم اپتوالکترونیک است.قادر به تشخیص فاصله های هدف و انتقال فاصله اندازه گیری شده به کامپیوتر میزبان از طریق ارتباطات سریالی.
2ترکیب ساختاری و شاخص های عملکرد اصلی
YZT-CJ-0510A Laser Rangefinder شامل یک لیزر، یک سیستم نوری انتقال، یک سیستم نوری دریافت و یک مدار کنترل است. ویژگی های اصلی عملکرد به شرح زیر است:
2.1 ظرفیت محدوده
بینایی در شرایط بینایی حداقل 8 کیلومتر است، بازتاب گسترده ≥0.3، رطوبت ≤80٪، وسیله نقلیه (هدف 2.3m × 2.3m) با فاصله ≥5km.
2.2 عملکرد
a) محدوده ی تک و محدوده ی مستمر؛
ب) نشانگر محدوده، هدف جلو و عقب؛
ج) عملکرد خود آزمایشی
2.3 عملکرد
a. طول موج: 1535nm±5nm؛
b. زاویه انحراف لیزر: ≤0.5mrad
ج. فرکانس محدوده مداوم: 1 ~ 10Hz قابل تنظیم؛
د. دقت محدوده: ≤±2m (RMS) ؛
د. دقت: ≥98٪؛
f. حداقل محدوده اندازه گیری: ≤20m؛
g. وضوح محدوده: ≤30m (متعدد هدف) ؛
h. ولتاژ منبع برق: DC9V ~ 16V؛ (قابل سفارشی سازی)
وزن: ≤55g
j. قدرت: متوسط مصرف برق ≤1.5W (کاربری 1Hz) ، حداکثر مصرف برق ≤5W
اندازه: ≤55mm×41mm×26mm
l. دمای کار: -40°C ~ +60°C
m. دمای ذخیره سازی: -50°C ~ +70°C
2.4 رابط
رابط ارتباطی: RS422، 115200bps، تعریف سیم کشی همانطور که در جدول 1 نشان داده شده است؛
جدول 1: تعریف سیم کشی برای سوکت 8P
شماره سریال تعریف رنگ سیم ملاحظات
1 RS422 RX+ قهوه ای RS422 دریافت (+)
2 RS422 RX- آبی RS422 دریافت (-)
3 RS422 TX- زرد RS422 ارسال (-)
4 RS422 TX+ بنفش RS422 ارسال (+)
5 GND سفید رابط ارتباطی زمین
6 +12 ولت قرمز منبع برق
7 GND سیاه زمین تامین برق
8 محرمانه خالی محرمانه
2.5 ابعاد
برای اطلاعات دقیق، لطفاً به پاکت سه بعدی محصول و نقشه مونتاژ مراجعه کنید.
2.6 احتیاط های کاربر
لیزری که توسط این فاصله سنج منتشر می شود 1535nm است که برای چشم انسان ایمن است. اگرچه این طول موج برای چشم ایمن است، توصیه می شود به طور مستقیم به لیزر نگاه نکنید.
هنگام تنظیم موازی محور نوری، مطمئن شوید که لنز گیرنده را پوشش دهید تا از آسیب دائمی به آشکارساز ناشی از اکوهای بیش از حد قوی جلوگیری شود.
این ماژول فاصله سنج هواپیمایی ندارد. اطمینان حاصل کنید که رطوبت نسبی محیط کمتر از 80٪ است و یک محیط تمیز و بهداشتی را حفظ کنید تا از آسیب به لیزر جلوگیری شود.
محدوده فاصله سنج با دید جوی و ماهیت هدف مرتبط است. محدوده در مه، باران و طوفان های شن کاهش می یابد. اهداف مانند خوشه های درختان سبز، دیوارهای سفید،و سنگ آهک در معرض بازتاب بهتر و می تواند دامنه افزایشعلاوه بر اين، افزایش زاويه پرتو ليزر به هدف، محدوده را کاهش مي دهد.
لیزرها را در اهداف بسیار بازتاب دهنده مانند شیشه یا دیوارهای سفید در فاصله ۲۰ متر منتشر نکنید تا از شدت بیش از حد بازگشت و آسیب رساندن به آشکارساز APD جلوگیری شود.
در حالی که دستگاه روشن است، کابل ها را وصل یا جدا نکنید.
برای جلوگیری از آسیب دائمی به تجهیزات، قطب درست اتصال منبع برق را تضمین کنید.
توضیحات محصول:
محصول Laser Ranging دارای زاویه انحراف لیزر ≤ 0.5mrad است که دقت و دقت در اندازه گیری فاصله را تضمین می کند.این ویژگی باعث می شود آن را یک ابزار ایده آل برای استفاده در یک دستگاه علامت گذاری لیزر خودکار که در آن دقت بسیار مهم استاین سنسور می تواند بدون نیاز به مداخله دستی به سرعت و به دقت مسافت را اندازه گیری کند و آن را به یک ابزار عالی برای افزایش بهره وری و کارایی در محیط های صنعتی تبدیل می کند.
حسگر فاصله لیزر صنعتی طراحی شده است تا در عمل محرمانه باشد، بدون فلش قرمز، که باعث می شود آن را یک ابزار ایده آل برای دوربینی مخفی باشد.اين خصوصيت باعث ميشه که در عمليات مخفي مورد استفاده قرار بگيرهاین ویژگی همچنین آن را به یک ابزار ضروری برای سازمان های اجرای قانون و پرسنل نظامی تبدیل می کند.
محصول لیزر رینگینگ یک ابزار همه کاره است که می تواند در طیف گسترده ای از صنایع از جمله ساخت و ساز، کشاورزی و تولید استفاده شود.,این سنسور برای استفاده آسان است و می تواند توسط افرادی که دانش فنی کمی دارند یا بدون آن کار کنند، کار کند.
در نتیجه، حسگر فاصله لیزر صنعتی یک ابزار قابل اعتماد و کارآمد است که می تواند در طیف گسترده ای از کاربردهای صنعتی استفاده شود.دقت و دقت آن را به یک ابزار ایده آل برای استفاده در ماشین آلات علامت گذاری لیزر خودکار، در حالی که ویژگی مصرف انرژی کم آن را به یک ابزار مقرون به صرفه برای استفاده صنعتی تبدیل می کند.سازگاری آن با اکثر منابع ولتاژ باعث می شود آن را یک ابزار متنوع است که می تواند در تنظیمات مختلف صنعتی استفاده می شودمحصول لیزر رینگینگ یک سرمایه گذاری عالی برای کسب و کارهایی است که نیاز به اندازه گیری دقیق و قابل اعتماد فاصله دارند.
ویژگی ها:
- نام محصول: لیزر رینگینگ
- منبع ولتاژ: DC6 ~ 36
- مزیت: امن برای چشم
- وزن: ≤56g
- قدرت: مصرف انرژی کم
- زاویه انحراف لیزر: ≤ 0.5mrad
- ویژگی ها:
- حسگر فاصله با دقت بالا
- نشانگر لیزر مادون قرمز
- حسگر فاصله لیزر صنعتی
پارامترهای فنی:
| ویژگی محصول |
ارزش |
| نام محصول |
حسگر فاصله لیزر با دقت بالا |
| وزن |
≤56g |
| دمای کار |
-40 تا 60 درجه سانتیگراد |
| ویژگی |
اندازه کوچک |
| فرکانس |
1 هرتز |
| منبع ولتاژ |
DC6 ~ 36 |
| مزیت |
از چشم محافظت می کند |
| سال های گارانتی |
1 سال |
| محدوده اندازه گیری |
20 تا 5000 متر |
| عملکرد |
اندازه گیری فاصله |
| قطعنامه |
0.1 متر |
| درخواست |
دستگاه علامت گذاری خودکار لیزر |
کاربردها:
سنسور فاصله لیزر صنعتی FOVA YZT-CJ-0510A یک ابزار قابل اعتماد و کارآمد است که برای برنامه های زمین سنجی، نقشه برداری و زمین شناسی طراحی شده است.اين محصول ليزري داراي وضوح 0.1 متر و دقت ±1 متر، که آن را به یک ابزار اندازه گیری دقیق و موثر تبدیل می کند. علاوه بر این، انحراف پرتو سنسور فاصله لیزر صنعتی کمتر از 1 Mrad است.که به این معنی است که این یک ابزار امن برای چشم است.
حسگر فاصله لیزر صنعتی FOVA YZT-CJ-0510A یک محصول متنوع است که می تواند در طیف وسیعی از موقعیت ها و سناریوهای مختلف استفاده شود.می تواند در صنعت ساخت و ساز برای ارزیابی ساختمان و ساختاری استفاده شود.همچنین می تواند در صنعت معدن برای اندازه گیری عمق معادن استفاده شود.یا در صنعت حمل و نقل برای اندازه گیری فاصله بین وسایل نقلیه.
سنسور فاصله لیزر صنعتی FOVA YZT-CJ-0510A یک محصول ایده آل برای کسانی است که برای کار خود به یک سنسور فاصله با دقت بالا نیاز دارند.انحراف پرتو که برای چشم ها امن است و دقت چشمگیر آن باعث می شود که این ابزار قابل اعتماد برای استفاده در طیف وسیعی از کاربردهای مختلف باشد. اگر شما به دنبال یک سنسور فاصله لیزر صنعتی هستید که هم قابل اعتماد و هم کارآمد است ، پس سنسور فاصله لیزر صنعتی FOVA YZT-CJ-0510A محصول شما است.
سوالات متداول:
در اینجا برخی از سوالات و پاسخ های اغلب پرسیده شده برای محصول FOVA Laser Ranging وجود دارد:
سوال: نام تجاری این محصول لیزر چیست؟
ج: نام تجاری FOVA است.
سوال: شماره مدل این محصول چیست؟
ج: شماره مدل YZT-CJ-0510A است.
سوال: این محصول کجا تولید می شود؟
ج: اين محصول در شينزين توليد شده است.
سوال: آیا این محصول دارای گواهینامه ای است؟
A: بله، این محصول دارای گواهینامه CE است.
سوال: حداقل مقدار سفارش برای این محصول چیست؟
ج: حداقل مقدار سفارش 10PCS است.
سوال: جزئیات بسته بندی این محصول چیست؟
ج: جزئیات بسته بندی 56X27X41CM است.
سوال: مدت زمان تحویل این محصول چقدر است؟
ج: زمان تحویل 7 تا 15 روز کاری است.
سوال: شرایط پرداخت برای این محصول چیست؟
ج: شرایط پرداخت T/T است.
سوال: قابلیت عرضه این محصول چیست؟
ج: ظرفیت عرضه 100000Pcs / ماه است.
