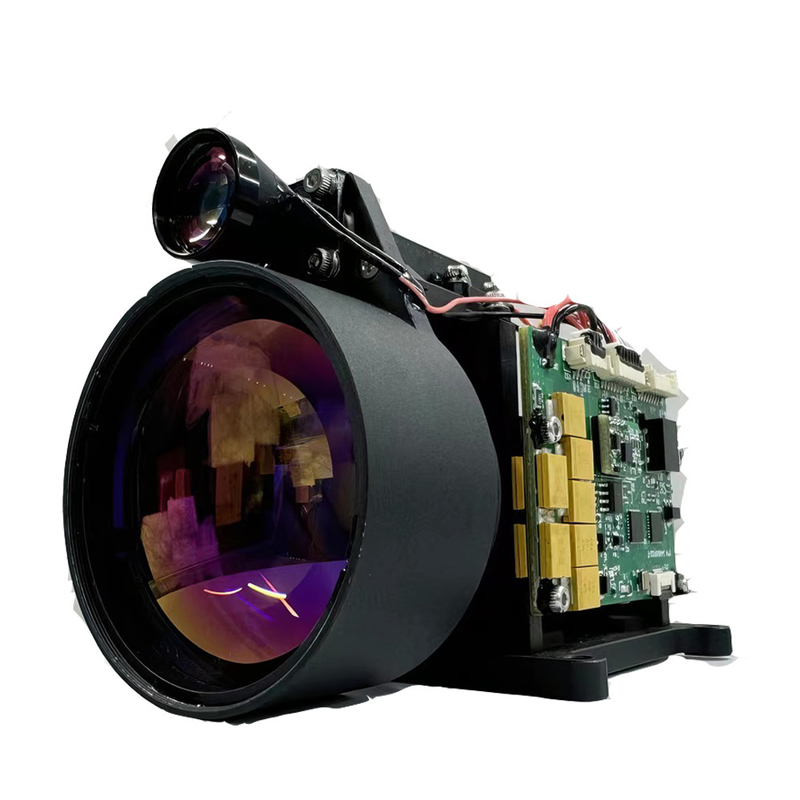

ماژول اندازه گیری فاصله لیزر 10 کیلومتری، اندازه کوچک و سبک، ماژول اندازه گیری فاصله لیزر 1535nm

YZT-CJ-1010A

ماژول اندازه گیری لیزر

مشخصات فنی

1. عمومی

YZT-CJ-1010A ماژول لیزری است که ماژول لیزری ایمنی چشم در سیستم فوتو الکتریکی است.که می تواند فاصله هدف را تشخیص دهد و فاصله اندازه گیری شده را از طریق ارتباطات سریالی به کامپیوتر میزبان منتقل کند.

2. ترکیب ساختار و شاخص عملکرد اصلی

ماژول لیزری YZT-CJ-1010A شامل لیزر، یک سیستم نوری فرستنده، یک سیستم نوری گیرنده و یک مدار کنترل است. عملکرد اصلی به شرح زیر است:

2.1 محدوده کار

دید در شرایط قابل مشاهده حداقل 15 کیلومتر است، بازتاب گسترده ≥0.3، رطوبت ≤80٪، وسیله نقلیه (هدف 2.3m × 2.3m) با فاصله ≥10km.

2.2 ویژگی ها

توابع اصلی ماژول لیزری عبارتند از:

a) محدوده ی تک و محدوده ی مستمر؛

ب) نشانگر محدوده، هدف جلو و عقب؛

ج) عملکرد خود بازرسی.

2.3 عملکرد

• طول موج: 1535nm±5nm؛

• زاویه انحراف لیزر: ≤0.3mrad

• فرکانس محدوده مداوم: 1 ~ 10Hz قابل تنظیم؛

• دقت محدوده: ≤±2m (RMS)

• دقت: ≥98٪

• حداقل محدوده اندازه گیری: ≤50m

• محدوده وضوح: ≤30m (متعدد هدف)

• ولتاژ منبع برق: DC9V ~ 16V (ممکن است سفارشی شود) ؛

• وزن: ≤140g

• قدرت: متوسط مصرف برق ≤1.5W (کاربری 1Hz) ، حداکثر مصرف برق ≤5W

• اندازه: ≤83mm×68mm×46mm

• دمای کار: -40°C ~ +60°C

• دمای ذخیره سازی: -50°C ~ +70°C

2.4 رابط

رابط ارتباطی: RS422، 115200bps

رابط الکتریکی: مدل رابط رابط Molex 51021-0800 است. تعریف رابط در جدول زیر شرح داده شده است.

1. ابعاد نصب

3احتیاطی برای استفاده

• لیزری که توسط فاصله سنج منتشر می شود 1535nm برای لیزر ایمنی چشم انسان است، اگرچه این یک طول موج ایمنی چشم انسان است، اما توصیه می شود به طور مستقیم به لیزر نگاه نکنید.

• هنگام تنظیم موازی محور نوری، لنز گیرنده باید مسدود شود، در غیر این صورت آشکارگر به دلیل بازگشت بیش از حد به طور دائمی آسیب می بیند.

• ماژول اندازه گیری ضد آب است و باید اطمینان حاصل کند که رطوبت نسبی محیط استفاده کمتر از 80٪ است و اطمینان حاصل شود که استفاده از محیط تمیز و بهداشتی است.تا به ليزر آسيب نرسه;

• اندازه گیری محدوده فاصله سنج با دید جوی و ماهیت هدف مرتبط است و اندازه گیری محدوده در مورد مه، باران و شن باد کاهش می یابد.خوشه های برگ سبز، دیواره های سفید، سنگ آهک در معرض و دیگر اهداف بازتاب بهتر، که می تواند محدوده اندازه گیری را افزایش دهد. علاوه بر این، زمانی که زاویه هدف به پرتو لیزر افزایش می یابد،محدوده اندازه گیری کاهش می یابد.

• به شدت ممنوع است که از لیزر به اهداف دارای بازتاب قوی مانند شیشه و دیواره های سفید در فاصله 50 متری، برای جلوگیری از بازگشت بیش از حد قوی، که منجر به آسیب رساندن به آشکارساز APD می شود، استفاده شود.

• کابل را در حالت برق وصل و جدا نکنید.

• اطمینان حاصل کنید که اتصال قطبی منبع برق درست است، در غیر این صورت باعث آسیب دائمی به تجهیزات می شود.
